公共建筑室内空气质量监测系统通过以太网作为网络传输介质，以监测中心为核心，实现对建筑室内空气质量的网络化监管。从底层逐级向上可分为现场机、传输网络和监测中心三个层次。监测中心通过传输网络与现场机进行通讯，现场有一套或多套气体在线监测仪传感器连接到独立的数据采集传输仪，监测中心通过传输网络与数据采集仪进行通讯，系统具备智能化、网络化、开放性、高稳定性等优势。空气质量监测系统独立于建筑内部其它网络，可采用等多种网络形式进行独立组网，管理员可通过互联网实现对其空气质量信息的查询、统计和上报等。

室内空气质量监测系统一般分为三层：管理层、网络层和现场层。

一、管理层

管理层针对管理人员，属于系统的最上层部分。主要由系统软件和必要的硬件设备，如服务器、防火墙、不间断电源等组成。空气质量监测系统软件具有良好的人机交互界面，对采集的现场各类数据信息计算、分析与处理，并以图形、数显等方式反映能耗情况。

公共建筑室内空气质量监测软件平台

建筑室内空气质量监测监测系统软件平台以BS网页形式全面体现空气质量监测平台建设成果，内嵌各类监测功能模块，具备友好的登录页面，集丰富数据展示、数据分析、管理、空气质量调节控制功能于一体。同时软件平台开放端口，既可以对末端监控建筑进行扩展，接入其他环境监测设备，又可以将此监测数据上传至上级环保部门，或者纳入本地建筑能耗监测系统进行统一管理。

（1) 实时监测：包括建筑室内PM10、PM2.5、TVOC、甲醛、CO2、温度、相对湿度、CO等有害气体或粉尘的网络化实时监测数据，可实现有害气体超标预警报警等监督管理。

（2) 数据统计：包括按部门、按建筑分区、按时间等进行空气质量统计和对比，包括同比、环比等。

（3) 空气质量等级评价：按照空气质量等级评价国家标准，对监测数据进行分类统计，并对统计结果按评价标准进行打分。

（4）空气质量公示系统：通过在人员主要出入口设置展示大屏的方式，将空气质量监测结果进行实时公示。

二、网络层

网络层主要是由智能数据采集仪和总线网络组成。该层是数据信息交换的桥梁，实现现场仪表监测数据的实时传输、与中心服务器的通讯等工作。

网络控制器（网关/数据采集器）

智能数据采集器是实现对室内空气质量监测的核心采集设备，向上通过以太网协议连接监测中心，向下通过工业总线协议连接末端控制量传感器，具有已下功能特点:

（1）通讯协议：智能仪表协议/环保监测协议/ModbusTCP协议/SQL数据库/MQTT/HTTP/平台对接

（2）自定义采集参数：设备数据地址、数据类型可自由配置

（3）断电续传：当网络异常时缓存数据，待网络恢复后自动断电续传

（4）设备通讯：多台设备之间通讯，协议互转，支持跨网段

三、现场层

现场层是主要由包括可吸入颗粒物 PM10传感器、细颗粒物PM2.5/PM10传感器、总挥发性有机化合物（TVOC）、甲醛HCHO、二氧化碳（CO2）、温度、相对湿度、一氧化碳CO在内的各类末端空气质量探测器组成。探测器通过现场二总线连接，汇聚至智能数据采集仪向监测中心实时上传的室内空气质量数据。

空气质量控制器YK- KT

空气质量监控箱YK-CJX/1

空气质量监控箱YK-CJX/2

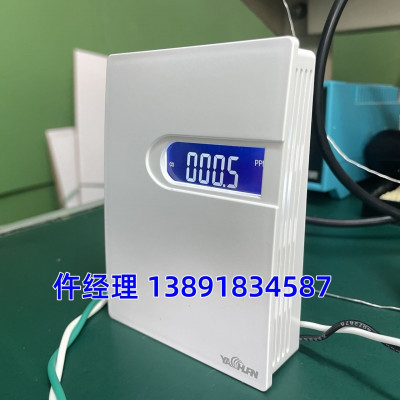

CO2、PM2 .5/10三合一探测器YK-CDPW

网络控制器YK-TCP/L1

管理器箱YK-CJX/1

系统主机及软件ECS-7000S

采集器YK-CJQ

了解更多的产品信息和功能参数，请致电我司。

联系人：仵经理

电话：13891834587（微信同号）

Q Q：407693430

竭诚为您提供全面的解决方案和产品服务！！！

应用场所：

（1）地下车库场所CO浓度监测系统

目前，加装地下停车场CO浓度检测系统的目的主要有两个：

1、定期排风保证停车场内一氧化碳浓度低于危害水平，属于安全考虑。

2、根据地下停车场内一氧化碳浓度进行排风，避免排风频率过高导致的能源浪费，属于节能考虑。

3、地下车库内每300-400m²左右设置一个CO探头，CO探头安装距地1.5米-2米之间均可，安装位置贴柱子或者墙壁安装，排风（烟）机房内和补风机房内设置空气质量控制器或者设置变频动态节流仪，平时根据CO探测器浓度的反馈自动进行控制排风机的启停和变频。

（3）各类人员密集的公共场所

设置多合一传感器（CO2、温湿度、PM2.5、PM10、TVOC、甲醛）多合一气体探测器，设置在人员密度较高且随时间变化大的区域的室内空气质量监控，可以和新风机系统形成互补，严格把关空气质量，对标的物的浓度进行数据采集、分析，并与新风系统联动；同时实现室内污染物浓度超标实时报警，并依据浓度变化在一定时同内超出设定的值将启动新风机与新风系统一起保证室内环境的空气质量。为了节约能源 在春夏和秋冬交巷季节 可使用室外新风补偿室内的温度 该设备设定可在规定时间内启动新风机。

主要指同一时间内聚集人数超过50人的公共活动场所的建筑。如宾馆、饭店，商场、市场，体育场馆、会堂、公共展览馆的展览厅，交易厅，公共娱乐场所，医院的门诊楼、病房楼，养老院、托儿所、幼儿园，学校的教学楼、图书馆和集体宿舍，公共图书馆的阅览室，客运车站、码头、民用机场的候车、候船、候机厅(楼)等。

（4）非人员密集但对室内空气质量要求较高的公共建筑

主要指同一时间内聚集人数不超过50但应保持良好的室内空气质量的场所，如人数不超过50的教室、幼儿园、养老院、医院诊室、医院病房、档案馆、图书馆、博物馆、地下停车场。其他有监测室内空气质量需求的建筑场所指业主有意愿监测室内空气质量的场所，如高档酒店、高级写字楼、住宅等。

均可设置空气质量传感器（CO2、温湿度、PM2.5、PM10、TVOC、甲醛）多合一气体探测器，设置在人员密度较高且随时间变化大的区域的室内空气质量监控，可以和新风机系统形成互补，严格把关空气质量，对标的物的浓度进行数据采集、分析，并与新风系统联动。
